東芝ライテック(TOSHIBA)【一般型】LED誘導灯

LED誘導灯

省エネ、省メンテナンスのLED誘導灯。
さらに環境にも配慮しています。

LED誘導灯

消費電力を最大72%削減!

従来の冷陰極管を利用した誘導灯に比べ、CO2排出量も、電気代も大幅な削減が図れます。また、水銀やカドミウムは使用しておりません。

水銀レス

カドミウムレス

LEDの採用により水銀レスを実現。寿命は60,000時間の長寿命。

LED誘導灯はカドミウムを含まないニッケル・水素電池。

水銀レス カドミウムレス
厚さ35mmコンパクト

従来品に比べ、さらなるスリム化を図りながら、内部にはゆったりとした配線スペースを確保。モジュールやバッテリーの交換も容易な設計で、施工性・メンテナンス性も良好です。

■メンテナンスも容易!

メンテナンスも容易

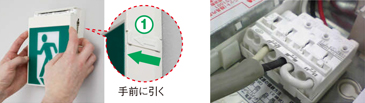

1.表示板の取り外しが簡単

表示板の取り外しはスライドバネ方式を採用。工具を使わずに取り外しができるので、高所での作業も容易になりました。

2.電源線の結線が簡単

電源線の差し込み口が斜めになっている斜め差込端子台を採用。電源線の結線作業が簡単で確実に行えます。※天井・壁直付、壁埋込器具の場合

■スリムになりました!

スリムになりました

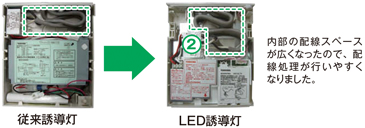

■配線作業も行いやすく!(※C級、B級片面灯の場合)

配線作業も行いやすく
リモコン対応で定期点検もラクラク!

遠隔での動作チェックができるリモコンや、動作状況を一目で確認できるモニターランプを装備。
誘導灯の定期点検が容易に行えます。

リモコン対応で定期点検もラクラク

導入シミュレーション

従来の冷陰極管タイプからLEDタイプに変えることで、
68%での電気代カットが図れます。

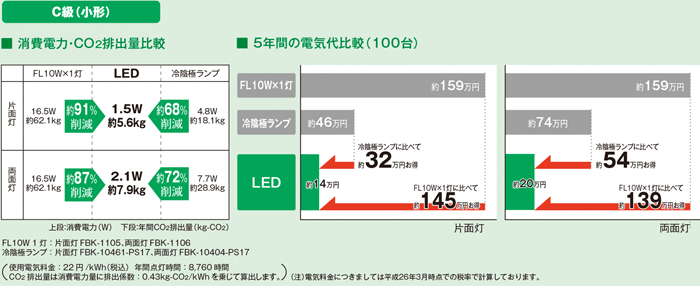

・シC級(小形)

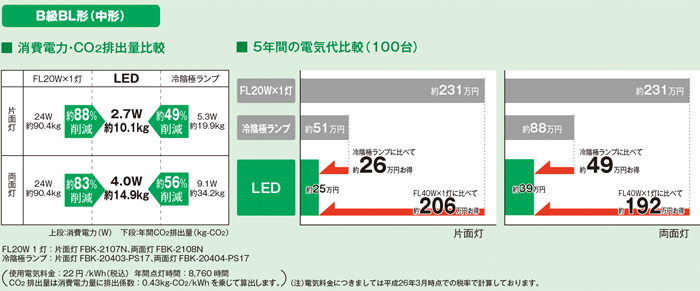

B級BL形(中形)

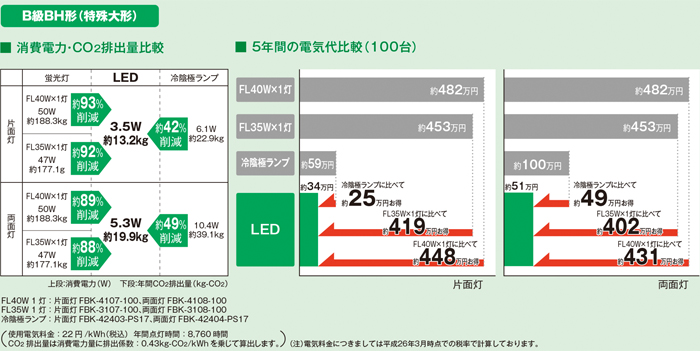

B級BH形(特殊大形)

【一般型】LED誘導灯※表示パネルとお得なセット商品も!

天井・壁直付形

天井吊下形

天井埋込形

壁埋込形

天井・壁直付形

天井吊下形

天井埋込形

壁埋込形

●非常点灯(20分間)

C級
FBK-10601N FBK-10602N
FBK-10601A FBK-10602A

C級(+吊装置)
FBK-10601N FBK-10602N
FBK-10601A FBK-10602A

C級
FBK-10621N FBK-10622N
FBK-10621A FBK-10622A

C級
FBK-10671N
FBK-10671A

B級・BL形
FBK-20601N FBK-20602N
FBK-20601A FBK-20602A

B級・BL形(+吊装置)
FBK-20601N FBK-20602N
FBK-20601A FBK-20602A

B級・BL形
FBK-20621N FBK-20622N
FBK-20621A FBK-20622A

B級・BL形
FBK-20671N
FBK-20671A

B級・BH形
FBK-42601N FBK-42602N
FBK-42601A FBK-42602A

B級・BH形(+吊装置)
FBK-42601N FBK-42602N
FBK-42601A FBK-42602A

B級・BH形
FBK-42621N FBK-42622N
FBK-42621A FBK-42622A

B級・BH形
FBK-42671N
FBK-42671A

A級
FBK-44601N FBK-44602N
FBK-44601A FBK-44602A

A級(+吊装置)
FBK-44601N FBK-44602N
FBK-44601A FBK-44602A

-

A級
FBK-44671N

●非常点灯(長時間形:約60分間)

C級
FBK-10601LN FBK-10602LN
FBK-10601AL FBK-10602AL

-

C級
FBK-10621LN FBK-10622LN
FBK-10621AL FBK-10622AL

C級
FBK-10671LN
FBK-10671AL

B級・BL形
FBK-20601LN FBK-20602LN
FBK-20601AL FBK-20602AL

-

B級・BL形
FBK-20621LN FBK-20622LN
FBK-20621A FBK-20622AL

B級・BL形
FBK-20671LN
FBK-20671AL

B級・BH形
FBK-42601LN FBK-42602LN
FBK-42601AL FBK-42602AL

-

B級・BH形
FBK-42621LN FBK-42622LN
FBK-42621AL FBK-42622AL

B級・BH形
FBK-42671LN
FBK-42671AL

A級
FBK-44601LN FBK-44602LN
FBK-44601AL FBK-44602AL

-

-

A級
FBK-44671LN

一般型 誘導灯

点滅形・誘導音付加点滅形
床埋込形 誘導灯

防湿・防雨形・電源別置形
クリーンルーム用 誘導灯

リニューアルプレート
点滅装置・信号装置など

東芝ライテック(TOSHIBA)【点滅形・誘導音付加点滅形・床埋込形】LED誘導灯

■LED誘導灯点滅形

光の点滅により避難口の場所・方向を的確に知らせるための誘導灯です。自動火災報知設備と連動(誘導灯用信号装置を経由)して、キセノンランプが点滅します。煙霧等により、避難口の誘導灯が確認しにくい、看板等で誘導灯との判別がつきにくい、身障者の方々の安全な避難を考えたいなどの場合に非常に有効です。煙感知器連動停止機能を標準装備し、消防法(施行規則第28条の三4項六のハ)に対応。

●おすすめ用途(平成11年9月21日付け消防予第245号のガイドラインより抜粋)

(ア)

令別表第一(6)項ロ及びハに掲げる防火対象物(老人福祉施設、幼稚園、等)のうち視力又は聴力の弱い者が出入りするものでこれらの者の避難経路となる部分

(イ)

百貨店、旅館、病院、地下街その他不特定多数の者が出入りする防火対象物で雑踏、照明・看板等により誘導灯の視認性が低下するおそれのある部分

(ウ)

その他これらの機能により積極的に避難誘導する必要性が高いと認められる部分

●点滅形高輝度誘導灯の動作

種別

火報OFF状態

火報ON状態

種類

光源

常用時

停電時

常用電源
通電時

停電時

キセノン
組込み形

キセノンランプ

消灯

消灯※

内蔵電池にて
点滅点灯

内蔵電池にて
点滅点灯

LED

100%点灯

内蔵電池にて点灯

100%点灯

内蔵電池にて点灯

※信号装置の停電補償による

●適合信号装置

信号装置形名

FHD-104、FHD-25002、FHD-106

※動作信号入力はAC100V、DC24V兼用です。

●適合停止用煙感知器(必ず当社の蓄積型煙感知器をご使用ください。

3種蓄積型感知器ヘッド

T3KDD

感知器ベース

TB2-C

注)電池は設置後通電し、誘導灯用信号装置と接続して24時間以上充電しないと非常点灯、点滅しません。

■LED誘導灯誘導音付加点滅形

点滅形誘導灯に誘導音声を加え、自動火災報知設備と連動し、非常時には音声とキセノンランプの点滅によって避難口の位置や避難方向を的確に知らせ、より積極的な誘導を行います。目や耳の不自由な方々が出入りする場所での誘導、避難口を直接見通せない場所での誘導、什器・設備などにより避難口が見えにくい場所での誘導などの場合に、一層の効果があります。

音声誘導のパターンは以下の2パターンです。器具内の切換スイッチで選択できます。
日本語:「ピン、ポーン、ピン、ポーン、非常口はこちらです。非常口はこちらです。」
または
英語:「ピン、ポーン、ピン、ポーン、非常口はこちらです。非常口はこちらです。」「ピン、ポーン、ピン、ポーン、here is an emergency exit here is an emergency exit」

●誘導音付加点滅形LED誘導灯の動作

種別

常用時

停電時

火災信号を受けた時

専用煙感知器による
停止信号を受けた時

一体形

点滅

消灯

消灯

点滅

停止

誘導音

停止

停止

鳴動

停止

誘導灯

100%点灯

内蔵電池にて点灯

常用電源通電時100%点灯
停電時内蔵電池にて点灯

同左

●適合信号装置

信号装置形名

FHD-106、FHD-25002

※動作信号入力はDC24V専用です。

●適合停止用煙感知器(必ず当社の蓄積型煙感知器をご使用ください。

3種蓄積型感知器ヘッド

T3KDD

感知器ベース

TB2-C

注)電池は設置後通電し、誘導灯用信号装置と接続して24時間以上充電しないと非常点灯、点滅しません。

●非常点灯の確認方法

非常点灯の確認方法

1)

電源通電状態でランプ及び各モニターランプの状態を確認する正常状態充電モニター(緑)は点灯ランフ繧噬闊€ ニター(赤)は消灯

2)

電源通電状態で点検スイッチを押し、誘導灯の点灯を確認する。

3)

電源通電状態で動作確認スイッチを押し、キセノンランプの点滅を確認する。
※点検中は、充電モニターは消灯

【点滅形】LED誘導灯※表示パネルとお得なセット商品も!

天井・壁直付天井吊下兼用形

壁埋込形

天井・壁直付天井吊下兼用形

壁埋込形

●非常点灯(20分間)

B級・BL形
FBK-20601XN FBK-20602XN
FBK-20601AX FBK-20602AX

B級・BL形
FBK-20671XN
FBK-20671AX

B級・BH形
FBK-42601XN FBK-42602XN
FBK-42601AX FBK-42602AX

B級・BH形
FBK-42671XN
FBK-42671AX

●非常点灯(長時間形:約60分間)

B級・BL形
FBK-20601XLN FBK-20602XLN
FBK-20601AXL FBK-20602AXL

B級・BL形
FBK-20671XLN
FBK-20671AXL

B級・BH形
FBK-42601XLN FBK-42602XLN
FBK-42601AXL FBK-42602AXL

B級・BH形
FBK-42671XLN
FBK-42671AXL

【誘導音付加点滅形】LED誘導灯※表示パネルとお得なセット商品も!

壁・天井直付・吊下形

壁埋込形

壁・天井直付・吊下型

壁埋込型

●非常点灯(20分間)

B級・BL形
FBK-20601VXN FBK-20602VXN
FBK-20601AVX FBK-20602AVX

B級・BL形
FBK-20671VXN
FBK-20671AVX

B級・BH形
FBK-42601VXN FBK-42602VXN
FBK-42601AVX FBK-42602AVX

B級・BH形
FBK-42671VXN
FBK-42671AVX

●非常点灯(長時間形:約60分間)

B級・BL形
FBK-20601VXLN FBK-20602VXLN
FBK-20601AVXL FBK-20602AVXL

B級・BL形
FBK-20671VXLN
FBK-20671AVXL

B級・BH形
FBK-42601VXLN FBK-42602VXLN
FBK-42601AVXL FBK-42602AVXL

B級・BH形
FBK-42671VXLN
FBK-42671AVXL

【床埋込形】LED誘導灯※表示パネルとお得なセット商品も!

床埋込形

壁・天井直付・吊下型

●非常点灯(20分間)

C級
FBK-10691N
FBK-10691A

●非常点灯(長時間形:約60分間)

C級
FBK-10691LN
FBK-10691AL

一般型 誘導灯

点滅形・誘導音付加点滅形
床埋込形 誘導灯

防湿・防雨形・電源別置形
クリーンルーム用 誘導灯

リニューアルプレート
点滅装置・信号装置など

東芝ライテック(TOSHIBA)【防湿・防雨形・クリーンルーム用・電源別置形】LED誘導灯

防湿型・防雨型(HACCP兼用)誘導灯について

防湿・防雨形(HACCP兼用)

おすすめ用途

〈雨水のかかるおそれのある場所〉
●開放廊下 ●屋側通路
注)直射日光のあたる場所、風の強い場所、振動の強い場所、屋外では使用しないでください。

〈湿気の滞留する恐れのある場所〉
●屋内プール ●脱衣所 ●厨房
注)サウナなど高温になる場所や腐食性ガスが発生する場所(温泉)には使用しないでください。

■消防法施行規則第28条の3第4項7号
雨水のかかるおそれのある場所又は湿気の滞留するおそれのある場所に設ける誘 導灯は防水構造とすること。

拭きとり易い形状

ステンレス鋼板の採用により錆びにくい構造

拭きとり易い形状

器具はアクリルカバーで覆われており、また外郭は平らな面で構成されているので、拭きとりが容易です。

ステンレス鋼板の採用により錆びにくい構造

露出部の金属部分はステンレス 鋼板のため錆びにくく、衛生的です。

HACCPシステムとは

HACCP(Hazard Analysis and Critical Control Point)システムとは「危害分析重要管理点方式」と訳されています。工程ごとにHA(危害分析)を行い、危害を防止するCCP(重要管理点)を定め危害の発生を未然に防ぐシステムです。HACCPは1960年代にアメリカの宇宙飛行士の食料製造のために開発されましたが、最近ではアメリカをはじめ世界各国が法律により義務化しており、我が国でも食品業界において、多く導入されています。

【防湿・防雨形】LED誘導灯※表示パネルとお得なセット商品も!

天井直付形

壁直付形

壁埋込形

天井直付形

壁直付形

壁埋込形

●非常点灯(20分間)

C級
FBK-10651N FBK-10652N
FBK-10651A FBK-10652A

C級
FBK-10653N
FBK-10653A

C級
FBK-10661N
FBK-10661A

B級・BL形
FBK-20651N FBK-20652N
FBK-20651A FBK-20652A

B級・BL形
FBK-20653N
FBK-20653A

B級・BL形
FBK-20661N
FBK-20661A

B級・BH形
FBK-42651N FBK-42652N
FBK-42651A FBK-42652A

B級・BH形
FBK-42653N
FBK-42653A

B級・BH形
FBK-42661N
FBK-42661A

●非常点灯(長時間形:約60分間)

B級・BL形
FBK-20651LN FBK-20652LN
FBK-20651AL FBK-20652AL

B級・BL形
FBK-20653LN
FBK-20653AL

-

B級・BH形
FBK-42651LN FBK-42652LN
FBK-42651AL FBK-42652AL

B級・BH形
FBK-42653LN
FBK-42653AL

-

防雨型(壁埋込形)誘導灯について

防雨形(壁埋込形)

■施工上のご注意

注)1.

本器具は取付面の外側のみ防水構造です。取付面の内側から湿気・水気が浸入する場所へは設置しないでください。また、凹凸面に取り付けないでください。凹凸面に取り付ける際にはあらかじめパテ等で平滑処理してから取り付けてください。指定外の取り付けは防水性が損なわれ絶縁不良、感電の原因となります。

注)2.

取付面の内側から湿気・水気が浸入する場合は、特注対応となりますので各営業所へご相談ください。

注)1.

取付ボックスは、コンクリート流し込み用としては使用しないでください。

注)2.

取付ボックスには取り付け方向があります。ボックス内に表示されている矢印の方向が上側になるように埋込穴に取り付けてください。

注)3.

取付ボックスを取リ付ける際は、取り付けボックスが壁面と同一か最大2mm以内で埋め込まれた状態で仕上げてください。

クリーンルーム用器具について

クリーンルーム用器具

●クリーンルームとは

●クリーンルーム用器具の特長
●じん埃の付着や堆積がしにくい構造

クリーンルームとは大きく分けて、工事用クリーンルーム(CR)と製薬工場や病院関係向のバイオクリーンルーム(BCR)に分けられます。

前面は強化ガラスを使用し、静電気によるホコリの付着を防止します。また、じん埃が堆積しにくいような器具設計です。

●工事用クリーンルーム(CR)

●気密性に優れています

じん埃の混入による製造不良率の低減を目的に、室内に浮遊している微細なじん埃を対象としたもので、一般にはアメリカ連邦規格に準拠し、粒子の数により清浄度クラスが決められています。

クリーンルームでは高い気密性が要求されます。クリーンルーム用器具は、室内や天井内のじん埃が器具内に入りこむのをパッキンにより防止しています。また、室内の気密性維持のため、器具と造営材との取付部にパッキンを使用しています。

●バイオクリーンルーム(BCR)

●耐蝕性

じん埃の他、カビ、細菌による汚染防止を目的に、特にバクテリア、ウイルス、カビなでの浮遊微生物(菌)を対象としたものでアメリカ航空宇宙局の規格に準じ粒子と生物粒子の数により清浄度クラスが決められています。

じん埃の原因となる塗料のハクリや錆の発生を防ぐため耐蝕塗装を行っております。

●清浄度クラス

クリーンルームの清浄度クラスは室内の細菌数や塵埃数によって定義されます。当社クリーンルーム用照明器具は、清浄度の目安として、市場で一般的に用いられている米国連邦規格(Federal Standard209b)の清浄度クラスを用いております。

■清浄度の基準(米国連邦規格209bの要旨)

クリーンルーム
清浄度クラス

粒 子

粒径μm

累積粒子数 個/ft3(個/L)

クラス100

0.5以上

100(3.5以下)

クラス1,000

0.5以上

1000(35以下)

5.0以上

7(0.25以下)

クラス10,000

0.5以上

10,000(350以下)

5.0以上

65(2.3以下)

クラス100,000

0.5以上

100,000(3,500以下)

5.0以上

700(25以下)

クリーンルーム用

●気流を乱さず塵埃の堆積も少ない形状

【クリーンルーム用】LED誘導灯※表示パネルとお得なセット商品も!

壁埋込形

壁埋込形

●非常点灯(20分間)

B級・BL形
FBK-20681N
FBK-20681A

電源別置形 LED誘導灯について

LED誘導灯 電源別置形

電源別置形誘導灯は常時一般電源で点灯しているLEDを、非常時には別置の直流電源装置で点灯させる方式です。

注)

蓄電池および点検スイッチは器具に内蔵されていません。

注)

AC100V、DC100V 専用です。

注)

直流点灯用の専用器具として長時間の使用はできませんので、直流点灯連続時間は2時間以内としてください。

■配線方法

●電源は共用配線(2線配線専用)となります。

●電源回路側で切換装置をご用意ください。

注)

直流電源には極性がありますので器具の表示通り結線してください。極性を誤ると点灯しません。

【電源別置形】LED誘導灯※表示パネルとお得なセット商品も!

天井・壁直付、天井吊下兼用形

壁・天井直付・吊下型

●非常点灯(直流電源装置で点灯)

C級
FBL-10601
FBL-10602

B級・BL形
FBL-20601
FBL-20602

B級・BH形
FBL-42601
FBL-42602

一般型 誘導灯

点滅形・誘導音付加点滅形
床埋込形 誘導灯

防湿・防雨形・電源別置形
クリーンルーム用 誘導灯

リニューアルプレート
点滅装置・信号装置など

東芝ライテック(TOSHIBA)
【誘導灯用リニューアルプレート・点滅装置・信号装置など】誘導灯関連商品

誘導灯用リニューアルプレート

●天井直付形誘導灯リニューアル吊装置

天井材を補修せずに容易にリニューアル!!

従来品PW-527、PW-524吊装置を使用した3:1の誘導灯が取付ピッチをそのままに高輝度誘導灯に簡単リニューアル。

天井材を補修せずに容易にリニューアル
●壁埋込形誘導灯リニューアルプレート

従来器具の埋込BOXそのままに取付可能

B級用長時間タイプへも置き換え可

壁面の張替え工事が不要で、低コストでスピーディに交換できます。

長時間(60分)形高輝度誘導灯にも対応しています。

取付手順
壁埋込形誘導灯リニューアルプレート
●直付形誘導灯リニューアルプレート
取付手順
【誘導灯リニューアルプレート】誘導灯関連商品

壁直付用

天井直付用

壁直付用

天井直付用

FBA-40W3
FBA-20W3
FBA-10W3

FA-40W3
FA-20W3
FA-10W3

点滅装置(天井埋込形)

●点滅装置(天井埋込形)の施工例

■(高輝度)誘導灯+点滅装置

光の点滅により避難口の場所・方向を的確に知らせる為の誘導灯と点滅装置の組合せです。自動火災報知設備と連動(誘導灯用信号装置を経由)して点滅装置のキセノンランプが点滅します。煙霧等により、避難口の誘導灯が確認しにくい場所、看板等で誘導灯との判別がつきにくい場所、そして身障者の方々の安全な避 難を考えたいなどの場合に非常に有効です。

点滅装置(天井埋込形)の施工例

●誘導灯は通常時は一般点灯し、停電時は非常点灯します。点滅装置は火報から信号装置を経由した火災信号を受けて自動的に20分以上連続して点滅点灯します。

●設置場所は避難口に限られます。最終避難口、階段室又は附室の出入口のみに設置できます。

(注)電池は設置後通電し、誘導灯用信号装置と接続して充電しないと点滅、音声鳴動しません。

●(高輝度)誘導灯+点滅装置の動作

種別

火報OFF状態

火報ON状態

常用時

停電時

常用電源通電時

停電時

点滅装置

消灯

内蔵電池にて点滅点灯

(高輝度)誘導灯

全光点灯

非常点灯

全光点灯

非常点灯

【点滅装置・誘導音付加点滅装置】誘導灯関連商品

点滅装置天井埋込形

誘導音付加点滅装置天井直付
天井吊下形

点滅装置長時間形

点滅装置天井埋込形

誘導音付加点滅装置天井直付 天井吊下形

点滅装置長時間形

XEF-5062MCF

XEF-5065CF
XEF-5065CFL

XEF-5062CFL
XEF-5063W
XEF-5064W

客席誘導灯について

客席誘導灯

客席誘導灯は、消防庁技術基準に合致した誘導灯です。既設、新設の建物(映画館、劇場、集会場)ともに設置が義務づけられています。器具には電池内蔵形と予備電源別置形があり、予備電源別置装置は、別に直流、または交流の非常用電源装置が必要です。日本照明器具工業会の誘導灯技術基準に合致した誘導灯です。

第3.5表客席誘導灯の設置基準

客席誘導灯照度範囲

防水対象物

設置を要する部分

用途

(1)

劇場,映画館,演芸場又は観覧場

全部

公会堂又は集会場

(16)

複合用途防火対象物のうち、その一部が(1)項から(4)項まで、(5)項イ、(6)項又は(9)項イに掲げる防火対象物の用途に供されているもの

(1)項の用途に該当する部分

(16の2)

地下街

(16の3)

建築物の地階(16の2)項に掲げるものの各階を除く。)で連続 して地下道に面して設けられたものと当該地下道とを合わせたもの((1)項から(4)項まで、(5)項イ、(6)項又は(9)項イに掲げる防火対象の用途に供される部分が存するものに限る。

表客席誘導灯の設置基準

(20分間非常点灯後)

IG-2062N

客席誘導灯照度範囲

誘導灯器具用煙感知器について

誘導灯器具用煙感知器(点滅形誘導灯、誘導音付加点滅形誘導灯停止用煙感知器)

誘導灯用煙感知器が煙を感知した場合、この感知器に組み合わされた誘導灯(点滅形、音声付加点滅形)が点滅・音声動作を停止させ、危険な出口への誤った避難を防ぎます。消防法(施行規則第28条の三4項の六のハ)に対応できます。

誘導灯器具用煙感知器

誘導灯専用煙感知器の分類

火災報知設備などに使用する煙感知器は火災受信機本体に蓄積機能を持っているため非蓄積型を使用するのが一般的ですが、誘導灯用煙感知器は誘導灯本体に蓄積機能を持っていないため蓄積型の煙感知器が必要になります。

誘導灯専用煙感知器の分類
【客席誘導灯/誘導灯器具用煙感知器】誘導灯関連商品

客席誘導灯

誘導灯器具用煙感知器

客席誘導灯

誘導灯器具用煙感知器

FBK-50000-PS1
IG-2062N

T3KDD+TB2-C
T3KDD
TB2-C

【適合吊装置・ガード・取付ボックス・カバー】LED誘導灯部品

吊装置

金具

取付ボックス

カバー

吊装置

金具

取付ボックス

カバー

PW-1110 PW-3110 PW-5110 PW-8110 PW-1111 PW-3111 PW-5111 PW-8111
PW-5111WP PW-3220
PW-3221

FA-061N FA-063
FBA-19 FBA-29

BOX-10671 BOX-20671 BOX-20671X BOX-20671VX BOX-44370 BOX-10661 BOX-20661

FA-141
FBG-104
FBG-204

誘導灯用信号装置について

●信号装置

音や光の点滅による新しい機能をもった避難誘導システムのご案内

火災発生時の緊急避難に、誘導灯は重要な役割をはたします。近年の建築物のハイテク化、多様化、高層化に伴い、人々を安全に誘導するために、避難口をより識別しやすく、また効果的な誘導ができるシステムを設置することが認められています。

(1)目や耳の不自由な人々のいる建物の場合 (2)避難口を直接見通せない場合 (3)煙などで視界が悪くなる場合などには、音声やランプの点滅によって、より積極的な避難誘導をします。このように誘導灯用信号装置との組み合わせによって、積極的な避難誘導のできるシステムをご提案いたします。

誘導灯用信号装置機能一覧

機能
形名

消灯(全館一斉)

点滅

誘導音付加点滅形

点滅形
誘導音付加点滅形
適合器具

手動

施錠

照明

外光

停電補償

区分駆動

点滅・消灯用信号装置
(全館一斉動作用)
FHD-104

-

-

FBK-20601X(L)N・20601AX(L)N
FBK-20602X(L)N・20602AX(L)N
FBK-42601X(L)N・42601AX(L)N
FBK-42602X(L)N・42602AX(L)N
FBK-20671X(L)N・20671AX(L)N
FBK-42671X(L)N・42671AX(L)N

誘導音付加点滅形誘導用信号装置
(全館一斉動作用)
FHD-106

-

FBK-20601X(L)N・20601AX(L)N
FBK-20602X(L)N・20602AX(L)N
FBK-42601X(L)N・42601AX(L)N
FBK-42602X(L)N・42602AX(L)N
FBK-20671X(L)N・20671AX(L)N
FBK-42671X(L)N・42671AX(L)N
FBK-20601VX(L)N・20601AVX(L)N
FBK-20602VX(L)N・20602AVX(L)N
FBK-42601VX(L)N・42601AVX(L)N
FBK-42602VX(L)N・42602AVX(L)N
FBK-20671VX(L)N・20671AVX(L)N
FBK-42671VX(L)N・42671AVX(L)N

誘導音付加点滅形誘導用信号装置
(階別区分 25回路 動作用)
FHD-25002

-

●停電補償/信号装置の電源が切断された際信号装置の機能を保つためのバックアップ用の電池を内蔵しています。

●区分鳴動/地区別の非常ベルに連動して、音声・点滅を出火階および直上階で作動させる端子を内蔵しています。

■信号装置の選定

信号装置の選定

【誘導灯信号装置】誘導灯関連商品

点滅・消灯用

誘導音+点滅用(1回路用)

誘導音+点滅用(25回路用)

点滅・消灯用

誘導音+点滅用(1回路用)

誘導音+点滅用(25回路用)

FHD-104

FHD-106

FHD-25002

【交換用ランプ、交換用蓄電池】LED誘導灯用

冷陰極用補修ランプ

LED誘導灯
ニッケル水素補修用電池

補修用バッテリー
(冷陰極誘導灯用)

冷陰極用補修ランプ

LED誘導灯ニッケル水素補修用電池

補修用バッテリー(冷陰極誘導灯用)

CF110T4EN(コネクター付)
CF220T4EN(コネクター付)
CF110T4EN-NL(コネクター付 受注品)
CF220T4EN-NL(コネクター付 受注品)
CF135T4ENL(コネクター付)
CF210T4ENL(コネクター付)
CF220T4ENL(コネクター付)

2HR-AE-TNB 2.4V 700mAh(一般形)
3HR-AE-TNB 3.6V 700mAh(長時間)
3HR-CY-SB 3.6V 3000mAh(音声・点滅用)

4NR-AC-TLB 4.8V 600mAh
3NR-CX-SB 3.6V 2500mAh
4NR-CX-SB 4.8V 2500mAh

一般型 誘導灯

点滅形・誘導音付加点滅形
床埋込形 誘導灯

防湿・防雨形・電源別置形
クリーンルーム用 誘導灯

リニューアルプレート
点滅装置・信号装置など

トップへ戻る
